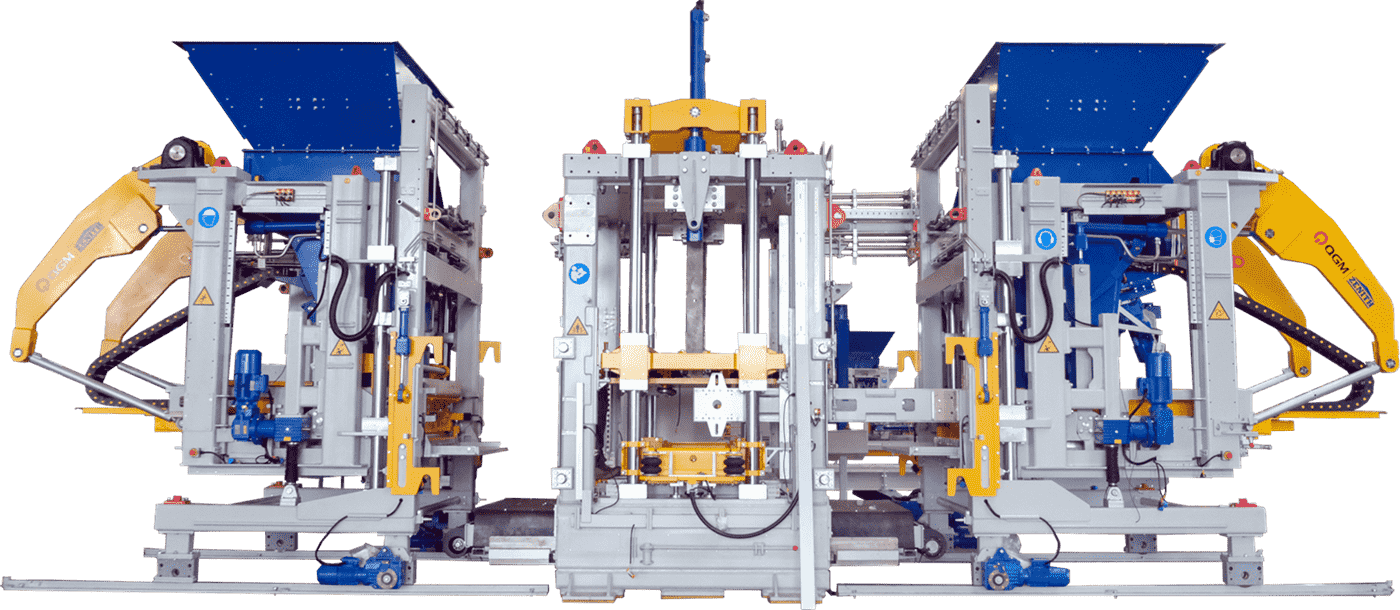

Máquina de fabricación de bloques automática

Características del producto

Tablas de doble vibración, ocho servomotores (opcionales)Máquina de bloques de nivel superior

Conjunto modular para un mantenimiento más fácilVariedad de productos disponibles

Mayor capacidad, mejor rendimiento

Parámetros técnicos

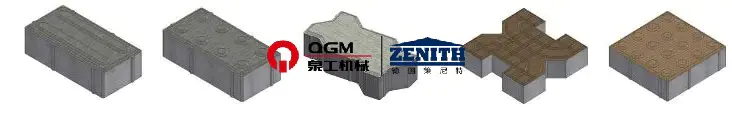

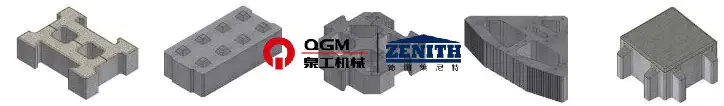

Se pueden hacer algunos bloques por zn2000c

Paver:

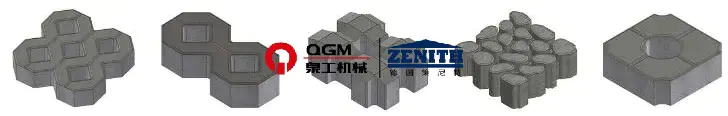

Piedra de hierba:
Agua Retención Bloquear :
Camino Pontona:

Ventajas técnicas

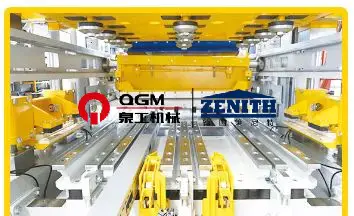

1. Marco de diseño alemán avanzado

El marco de mainframe adopta una estructura de marco soldado de alta resistencia diseñada por el marco principal adopta el Alemania Zenith Estructura de marco soldado de alta resistencia patentada, que tiene un diseño racional, uniforme y soldadura estéticamente agradable. Todo el marco sufre tratamiento de vibración para aliviar Estrés mecánico para garantizar una alta calidad y estabilidad. El diseño estructural avanzado permite expandir la capacidad, con el potencial de agregar piedra de acera Sección de apertura y cierre de la pared del molde, Sección de placa de retiro, dispositivo de inserción para núcleos de poliestireno, etc.

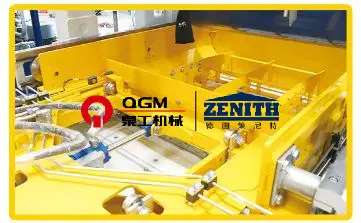

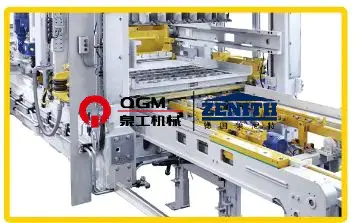

2. Sistema automático de cambio de moho rápido

Cuando el molde se encuentra en la posición de la máquina principal, el sistema de elevación se da cuenta de Cambio de molde automático en el dispositivo de cambio de molde rápido. La cabeza de manipulación y el molde el marco se sujetará automáticamente por la estación neumática, que es segura, eficiente, fácil de operar y conveniente para mantener.
● Dispositivo de sujeción de moho neumático: consiste en un marco de soporte de moho y neumático Sobre la revestimiento neumático en ambos lados. Durante los ciclos de pre -vibración y vibración principales, ayuda sujetar y asegurar el molde, reducir la vibración y lograr el mejor efecto de vibración, mientras extendiendo la vida útil del moho.

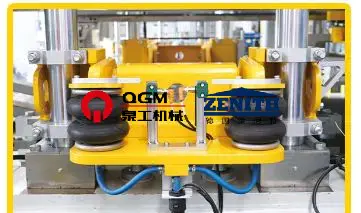

● Dispositivo de sujeción de cabezal de manipulación neumática: el cabezal de manipulación se fija mediante un dispositivo de sujeción Con bolsas de aire, que permite un cambio fácil y rápido de la cabeza de manipulación, acorta el cambio de moho Tiempo, y también garantiza un acoplamiento preciso entre el marco del molde y el cabezal de manipulación.
● Dispositivo de inserción de moho eléctrico: el dispositivo de instalación de moho se utiliza para ubicar el moho en la máquina principal y retírela utilizando un portador de moho eléctrico. El portador del molde es Adecuado para la mayoría de los moldes del mercado. Otros moldes especiales pueden usar personalizados transportador.

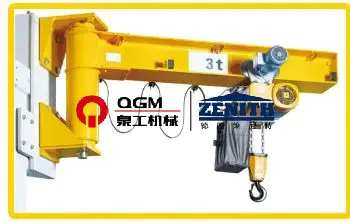

● Dispositivo de cambio de moho: installd en la trama de la máquina principal, utilizada para izar el molde Al cambiar el moho, equipado con polipasto de cadena eléctrica (grúa) y dispositivo de caminata eléctrica

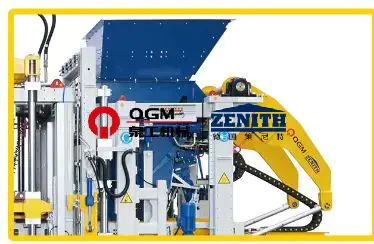

3. Sistema de alimentación

● La caja de alimentación es impulsada hidráulicamente y utiliza un control de válvula proporcional de alto dinámico sistema. Este dispositivo está equipado con un dispositivo de mezcla impulsado hidráulicamente, que rápidamente y efectivamente flls el molde. El dispositivo de mezcla está controlado por alta dinámica proporcional válvulas y un dispositivo de alimentación. El brazo delantero de la caja de alimentación está equipado con un ajustable cepillo de limpieza.
● Alimentación de brazo de oscilación resistente, con rodillos de diámetro grande en ambos lados del dispositivo de alimentación a Asegure un movimiento horizontal uniforme y estable de la caja de alimentación.
● Los rieles guía de la caja de alimentación adoptan las tiras de desgaste reemplazables, haciendo más conveniente para el mantenimiento

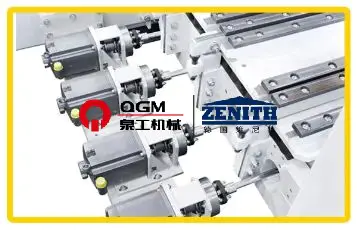

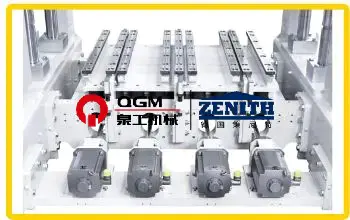

4. Sistema de servo de vibración "ultra dinámica"

La tecnología de servo vibración "súper dinámica" es una vibración adaptativa de alta eficiencia Sistema diseñado específicamente para la máquina de bloque. Los servomotores responden en el más rápido Posible tasa, logrando el mayor rendimiento de vibración, reduciendo el uso de cemento, Acortamiento de ciclos de producción y produciendo productos de concreto de alta densidad. La vibración El sistema puede adaptarse de manera flexible a las diferentes necesidades de producción de productos de concreto.
● Ocho unidades de vibración, con un balance mecánico establecido individualmente por ocho unidades de servo
● Ocho ejes de motor con acoplamientos elásticos
● Ocho servomotores, cada uno montado en una viga cruzada de aislamiento de vibración externa en el marco del motor
● La mesa de vibración no requiere un baño de aceite (ecológico)

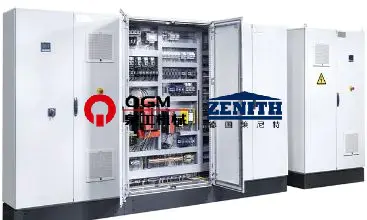

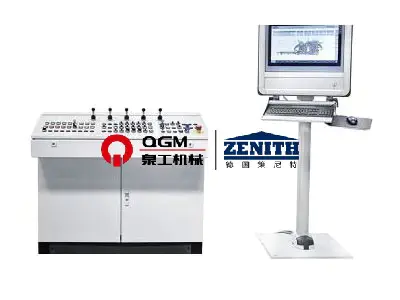

5. Sistema de control de servo preciso

A través de la retroalimentación de la señal, la fase y la velocidad de la vibración se controlan, a través de la retroalimentación de la señal, la fase de vibración y la velocidad se controlan, se síncronas control de movimiento y alta velocidad en espera, inicio de vibración y eliminación de vibraciones pueden completarse en poco tiempo, ayudando a acortar el tiempo de ciclo y lograr un mejor frenado efecto.' A través del circuito doble cerrado de posición y velocidad, se controla la fuerza emocionante actuar solo en la dirección vertical, maximizando la fuerza emocionante efectiva, mientras evita Daño a la máquina por la fuerza emocionante horizontal, extendiendo la vida útil de la máquina, y poder hacer configuraciones diferenciadas para diferentes requisitos de productos para producir Productos de alta calidad.

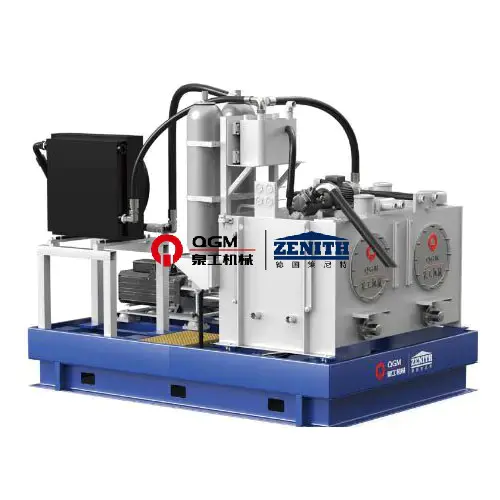

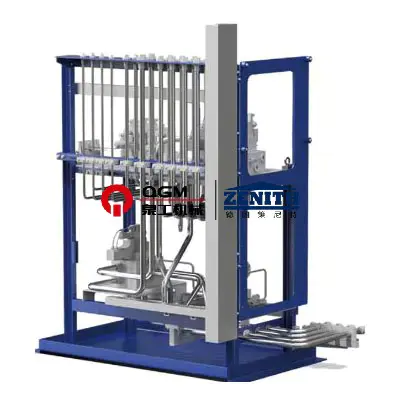

6. Sistema hidráulico

La cabeza de presión, el marco de moho, el automóvil agregado y el automóvil de tela están controlados por la cabeza de manipulación, el marco del molde, la caja de alimentación para la mezcla base y la mezcla de la cara se controlan por válvulas direccionales proporcionales con retroalimentación del núcleo de la válvula, ofreciendo tiempos de respuesta cortos. El sistema de control de bucle cerrado (regla de desplazamiento / codificador -plc- proporcional cilindro de aceite de válvula direccional) garantiza un control preciso, con cilindro de aceite rápido y estable movimiento. La estación hidráulica utiliza una bomba de pistón de desplazamiento variable, que se detiene Aceite de presión de bombeo Cuando el sistema hidráulico alcanza la presión establecida, descargando el bomba y reducción del consumo de energía. La estación hidráulica está equipada con un acumulador para el suministro de aceite auxiliar, permitiendo que ocurran múltiples acciones simultáneamente, con Presión del sistema hidráulico estable. El sistema también incluye un sensor de presión que Muestra en el panel de operación para un fácil monitoreo, así como un sensor de temperatura, enfriador y calentador para controlar efectivamente la temperatura del aceite y mantener un buen aceite hidráulico actuación.
