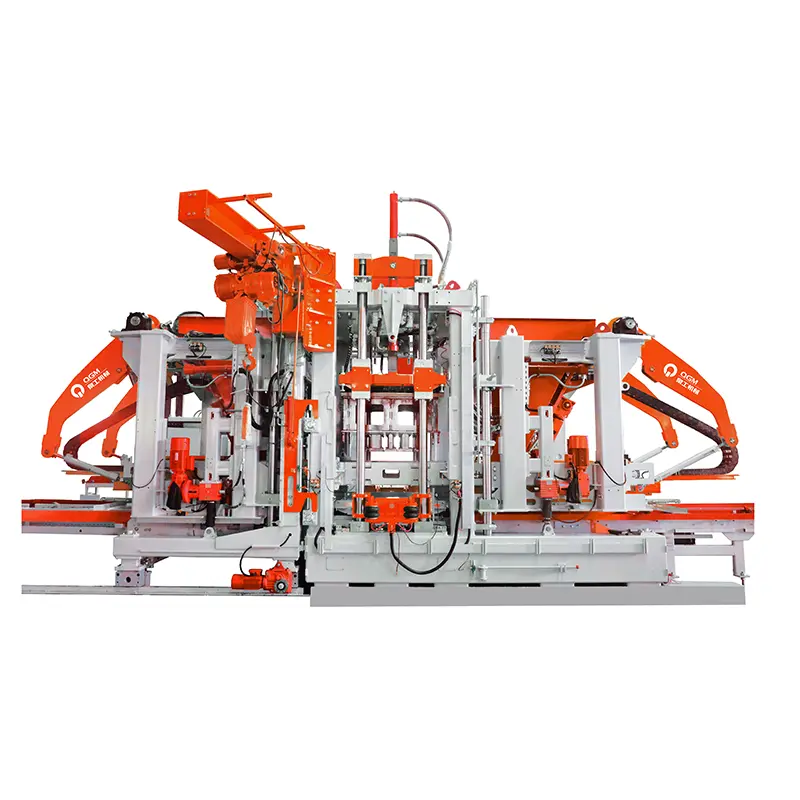

Máquina para fabricar productos de hormigón T18

La máquina puede utilizar de manera eficiente una amplia gama de materiales de desechos sólidos industriales, incluidos desechos metalúrgicos, desechos de construcción y demolición, desechos de minería, escoria de acero, ganga de carbón, cenizas volantes y escoria de horno, para producir bloques de concreto, bordillos, adoquines de PC de imitación de piedra, adoquines y adoquines permeables de alta calidad. Estos productos se utilizan ampliamente en la construcción de edificios, ingeniería municipal, proyectos de ciudades esponja, arquitectura paisajística y desarrollo de infraestructura, brindando a los clientes una solución eficiente, inteligente, ecológica y con bajas emisiones de carbono para la producción de productos de concreto.

I. Especificaciones técnicas

II. Ventajas técnicas

1. Sistema de servovibración de cuatro ejes

El T18 está equipado con un avanzado sistema de servovibración de cuatro ejes, en el que cuatro servomotores accionan de forma independiente cuatro ejes excéntricos a través de acoplamientos flexibles para un control sincrónico preciso. Los ejes excéntricos están dispuestos en una configuración simétrica, cancelando efectivamente las fuerzas de vibración horizontal al mismo tiempo que generan una vibración vertical potente y estable.

El servosistema permite un ajuste preciso del ángulo excéntrico, proporcionando un control continuo de la fuerza de vibración desde 0° hasta la amplitud máxima. Los parámetros de vibración se pueden optimizar según diferentes productos y diseños de mezclas de concreto, lo que resulta en una mayor densidad del producto, una mejor calidad del moldeo y una mayor estabilidad de la producción.

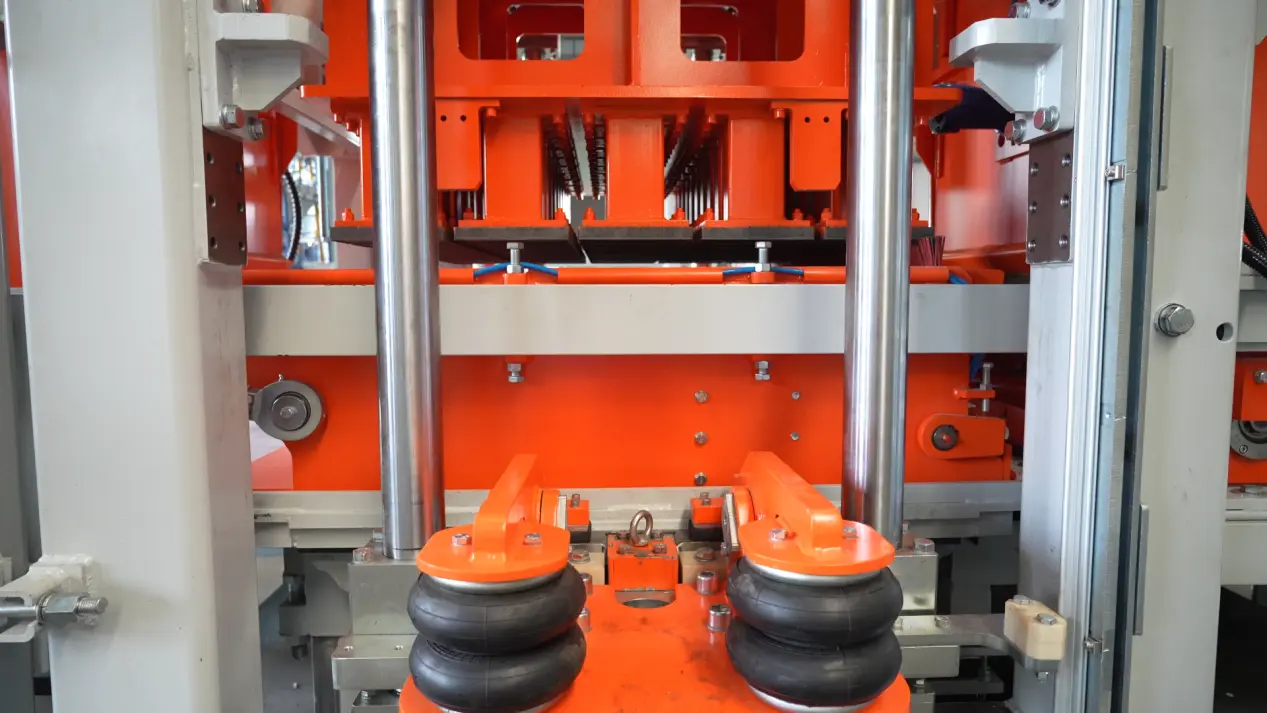

2. Sistema de sujeción de moldes para bolsas de aire

La máquina adopta un sistema de sujeción del molde con bolsa de aire, que utiliza resortes neumáticos para bloquear y liberar rápidamente el molde.

En comparación con los sistemas de sujeción mecánicos convencionales, el diseño de la bolsa de aire ofrece una respuesta más rápida, una fuerza de sujeción uniforme y un posicionamiento preciso. Garantiza una excelente estabilidad del molde durante la vibración al tiempo que reduce significativamente el tiempo de cambio de molde y mejora la eficiencia de producción.

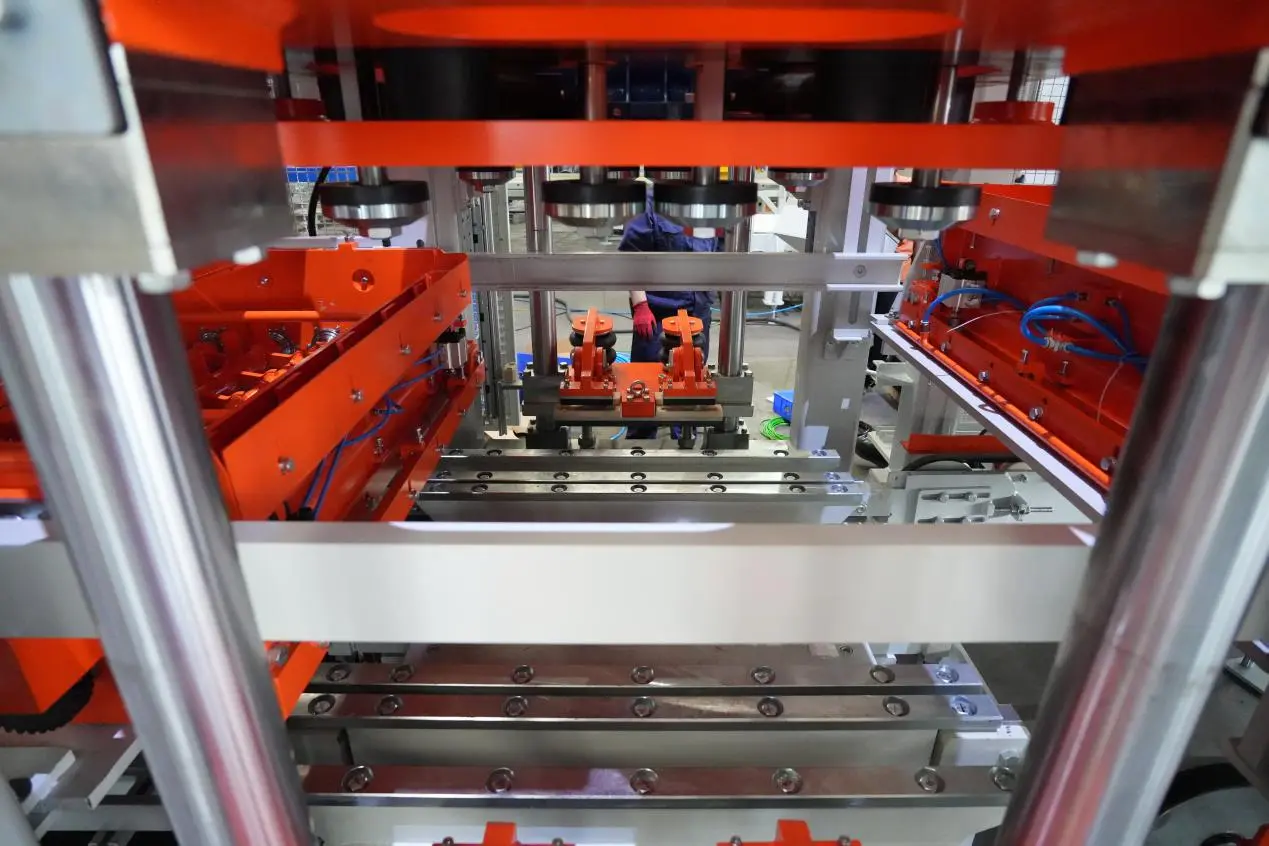

3. Sistema de cabezal de manipulación vibratorio

El cabezal de manipulación cuenta con un mecanismo de bloqueo rápido de la bolsa de aire, que permite una instalación, un reemplazo y una fijación segura rápidos para mejorar la eficiencia del mantenimiento y minimizar el tiempo de inactividad de la producción.

Los motores de vibración de alto rendimiento instalados en ambos lados del cabezal apisonador funcionan sincrónicamente con el sistema de vibración principal, lo que garantiza una compactación del concreto más uniforme y brinda una densidad del producto, precisión dimensional y acabado superficial superiores.

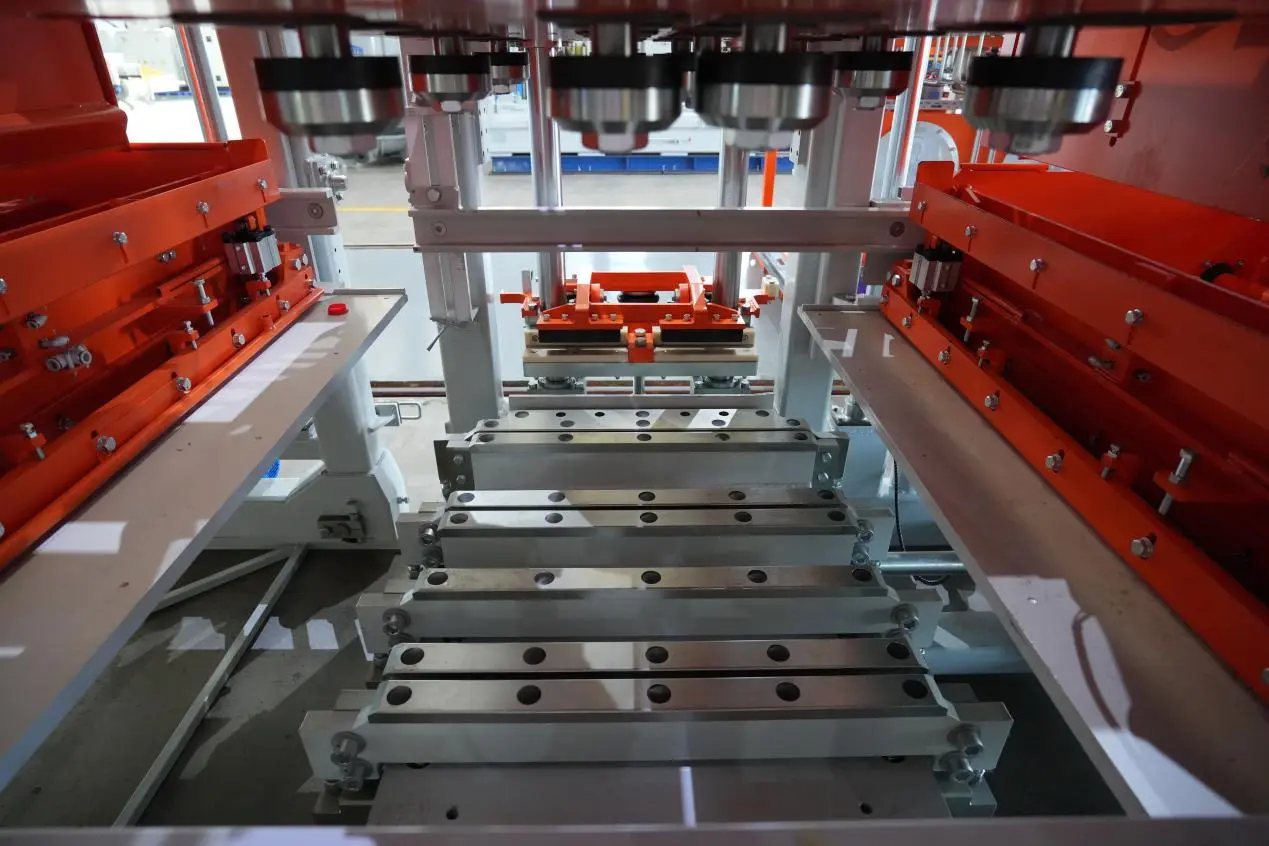

4. Dispositivo de cambio rápido de molde

El T18 está equipado con un dispositivo de cambio rápido de moldes que inserta, posiciona con precisión y retira moldes rápidamente de forma automática, reemplazando los procedimientos de cambio manual convencionales.

Este sistema reduce significativamente el tiempo de reemplazo de moldes, maximiza la utilización de la máquina y permite cambios rápidos de producción para una amplia variedad de productos de concreto.

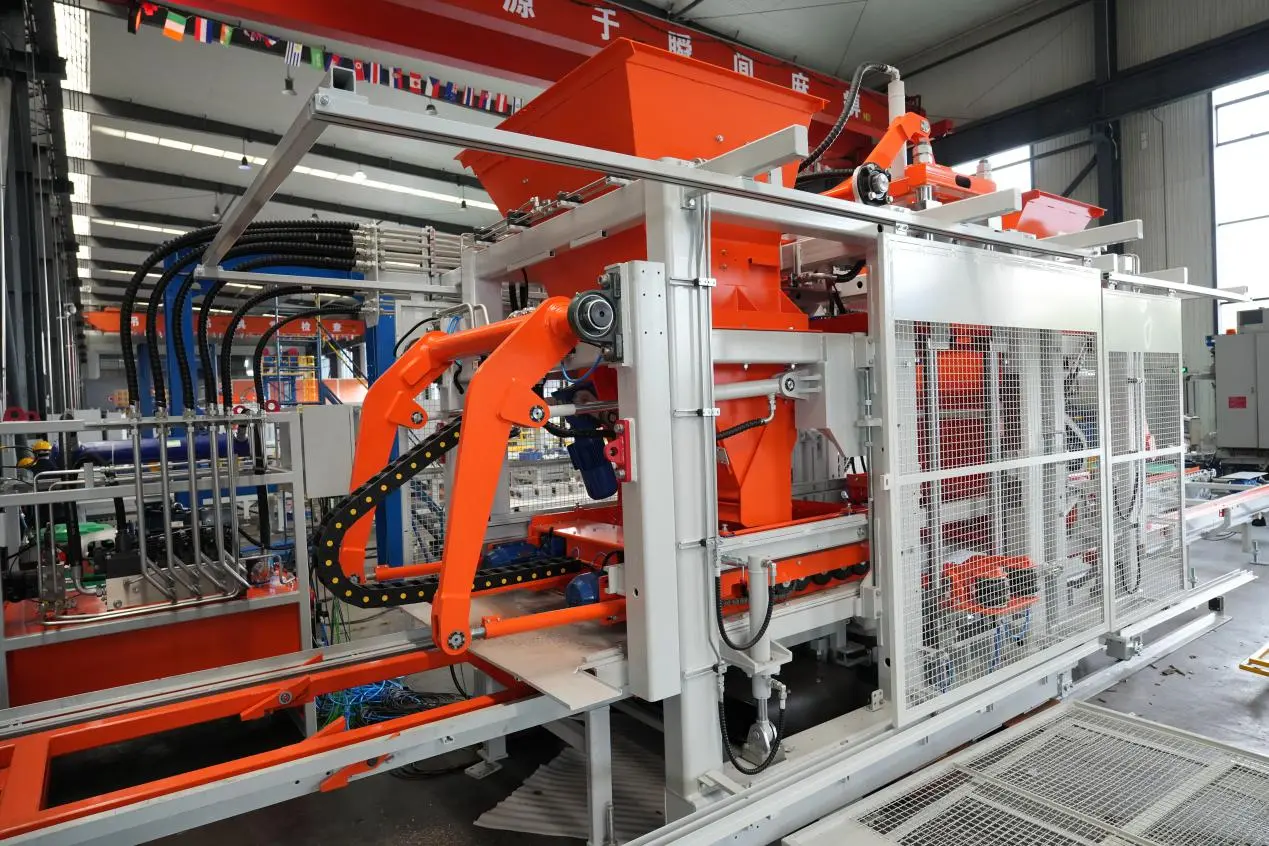

5. Sistema de alimentación de material inferior

El sistema de alimentación de material inferior accionado hidráulicamente controla con precisión la velocidad del cilindro y la fuerza de alimentación para garantizar un llenado uniforme y estable de hormigón en las cavidades del molde.

El sistema funciona sin problemas y minimiza eficazmente el bloqueo de material, las fugas y la distribución desigual, lo que garantiza un llenado de material constante para cada producto y, al mismo tiempo, mejora la calidad del producto y la continuidad de la producción.

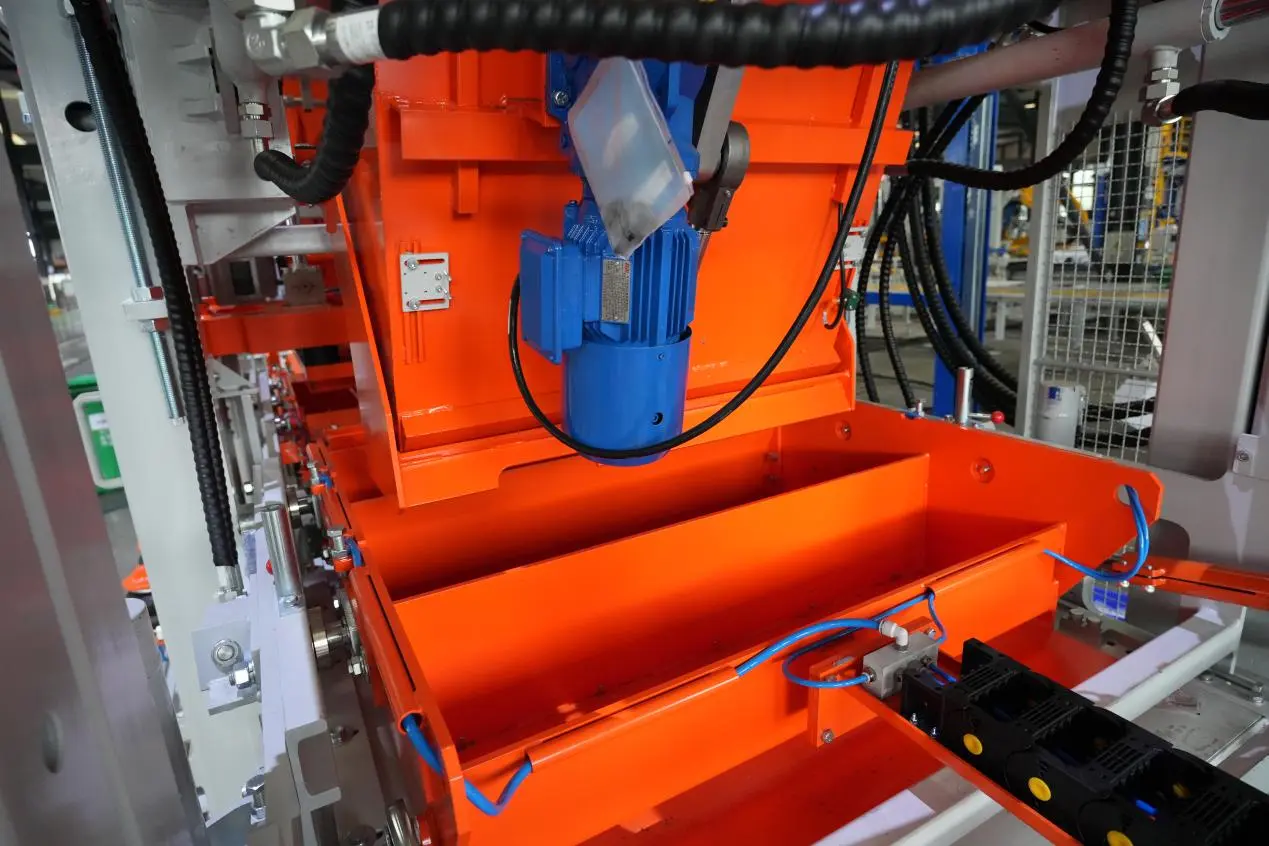

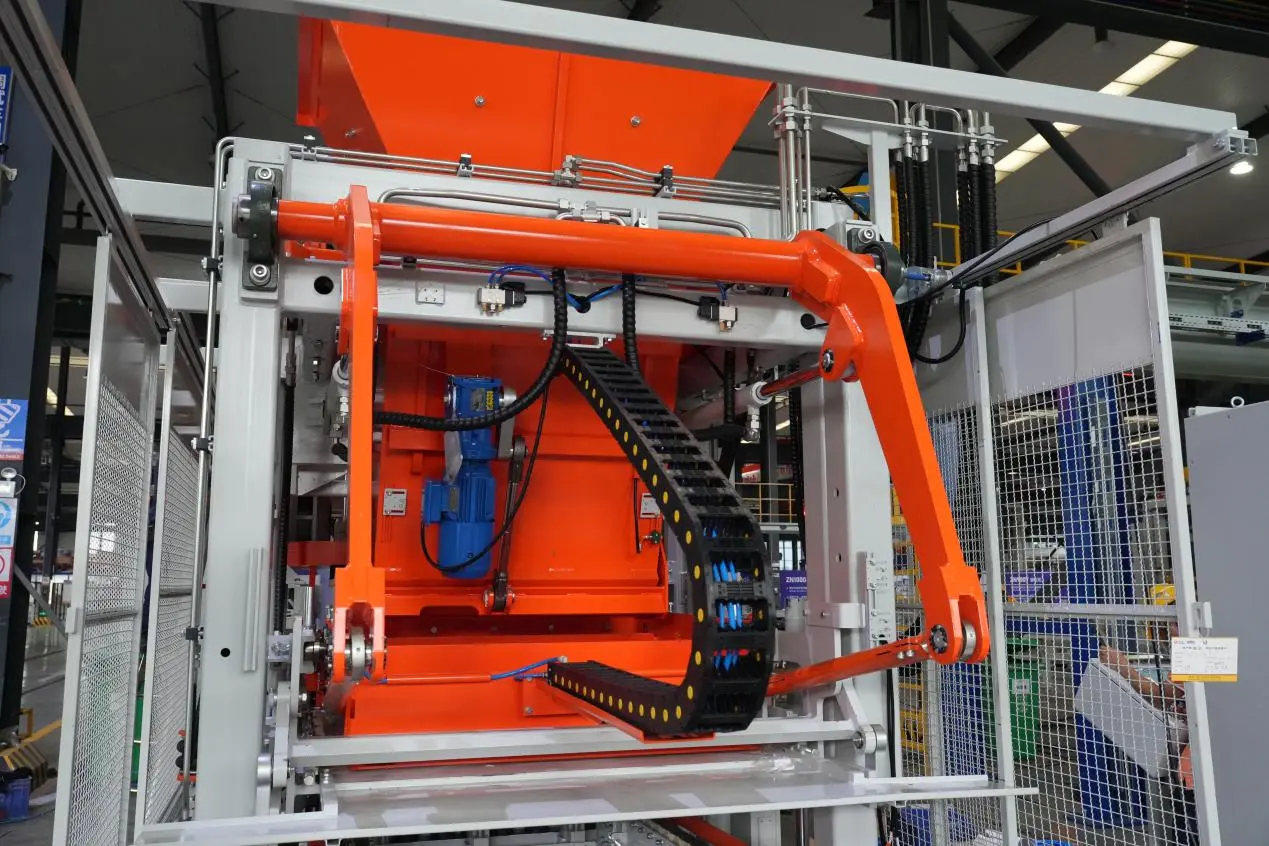

6. Sistema antiarqueo giratorio de 360°

El alimentador de material está equipado con un sistema antiarqueo giratorio de 360°, impulsado por un motorreductor independiente que hace girar continuamente paletas mezcladoras resistentes al desgaste en sincronización con el proceso de alimentación de material.

En comparación con los dispositivos antiarqueo convencionales de tipo oscilante o de vibración, el sistema giratorio de 360° elimina por completo las zonas muertas del material, previene eficazmente los puentes y bloqueos del material y reduce significativamente el tiempo de inactividad de la producción.

Su diseño modular permite el reemplazo rápido de hojas resistentes al desgaste y al mismo tiempo proporciona un funcionamiento suave, bajo nivel de ruido, desgaste reducido y una vida útil prolongada.

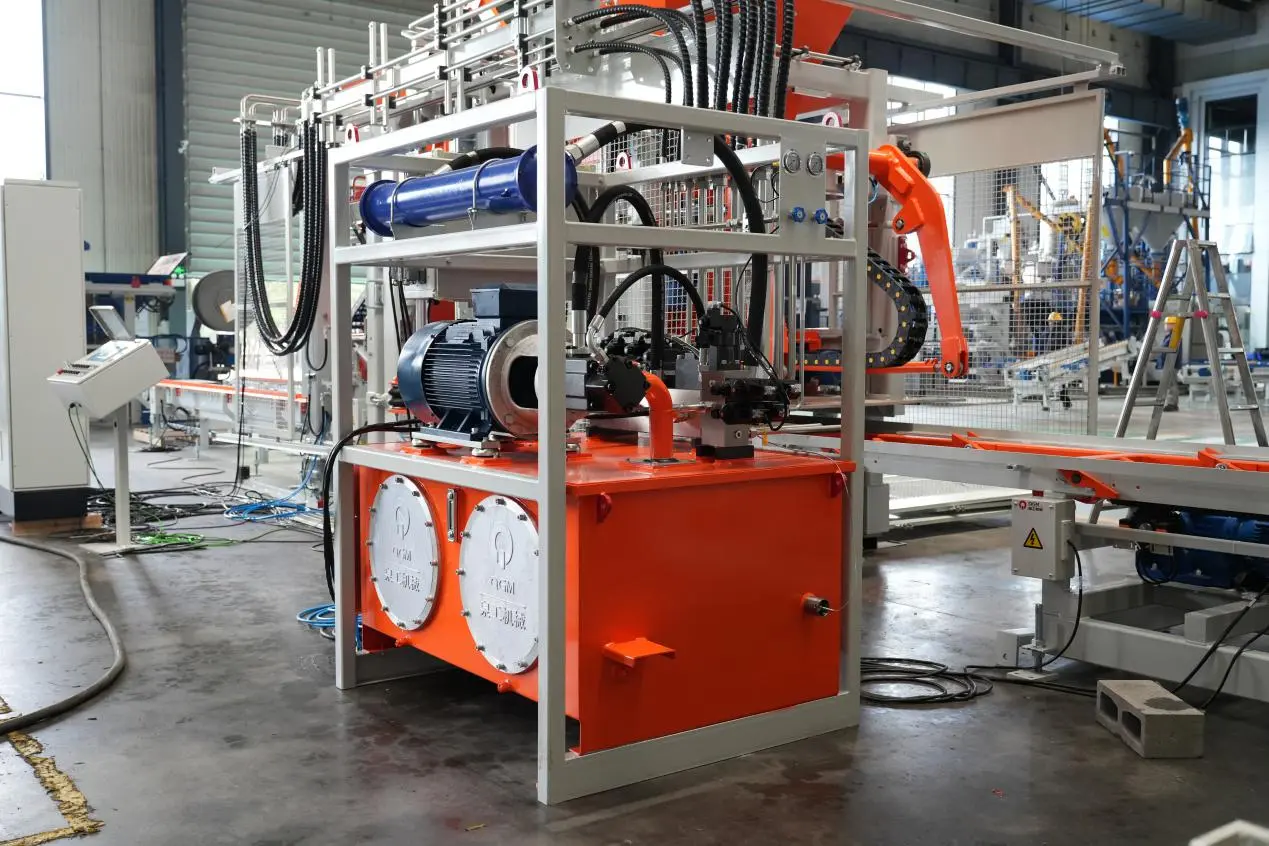

7. Sistema hidráulico integrado

La T18 cuenta con una unidad de potencia hidráulica integrada, que combina el suministro de energía hidráulica, el sistema de control y los circuitos de aceite en un módulo compacto para proporcionar potencia hidráulica estable y confiable para toda la máquina.

En comparación con los sistemas hidráulicos divididos convencionales, el diseño integrado reduce las tuberías externas, minimiza los riesgos de fugas, mejora la estabilidad del sistema y simplifica el mantenimiento. También ofrece una respuesta rápida, presión hidráulica estable, bajo consumo de energía y funcionamiento continuo confiable, lo que garantiza una producción de alta eficiencia a largo plazo.

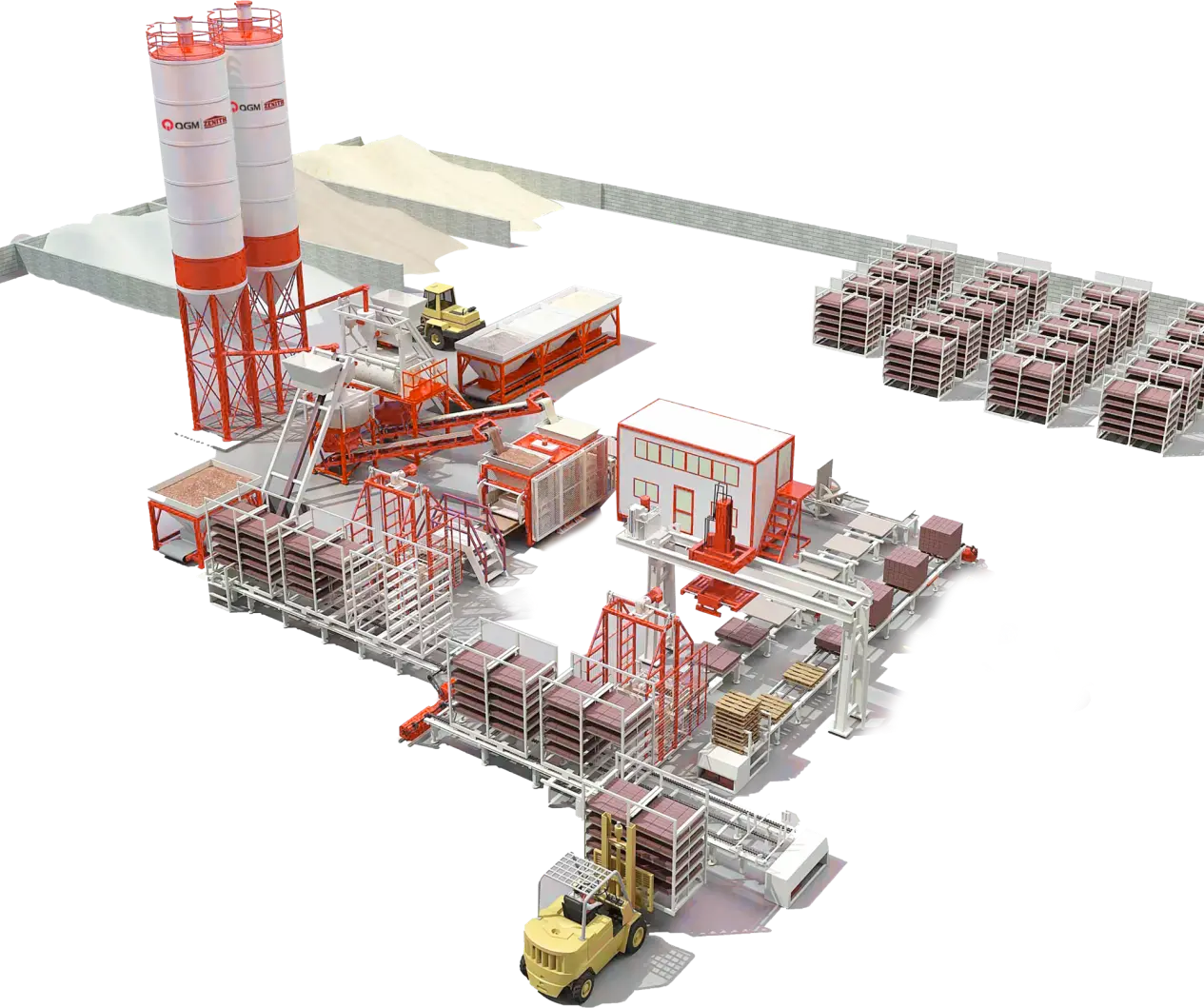

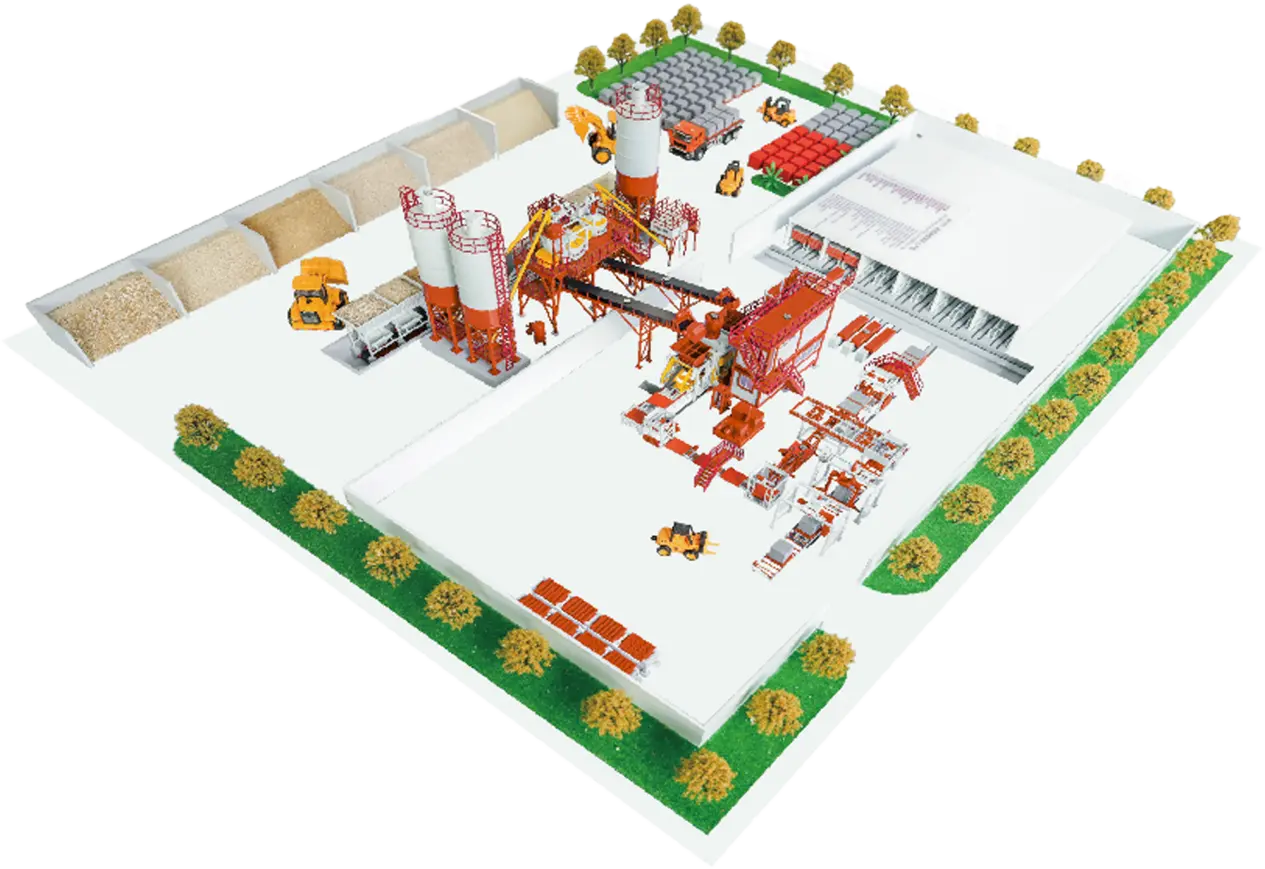

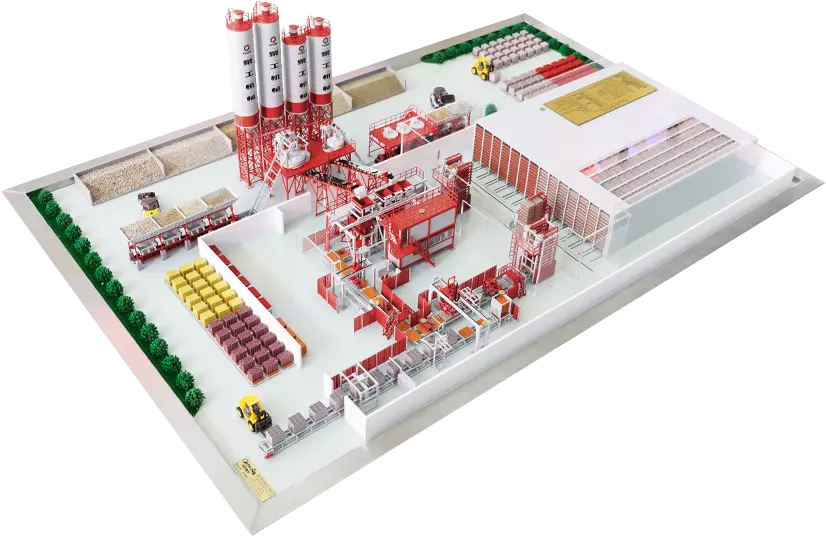

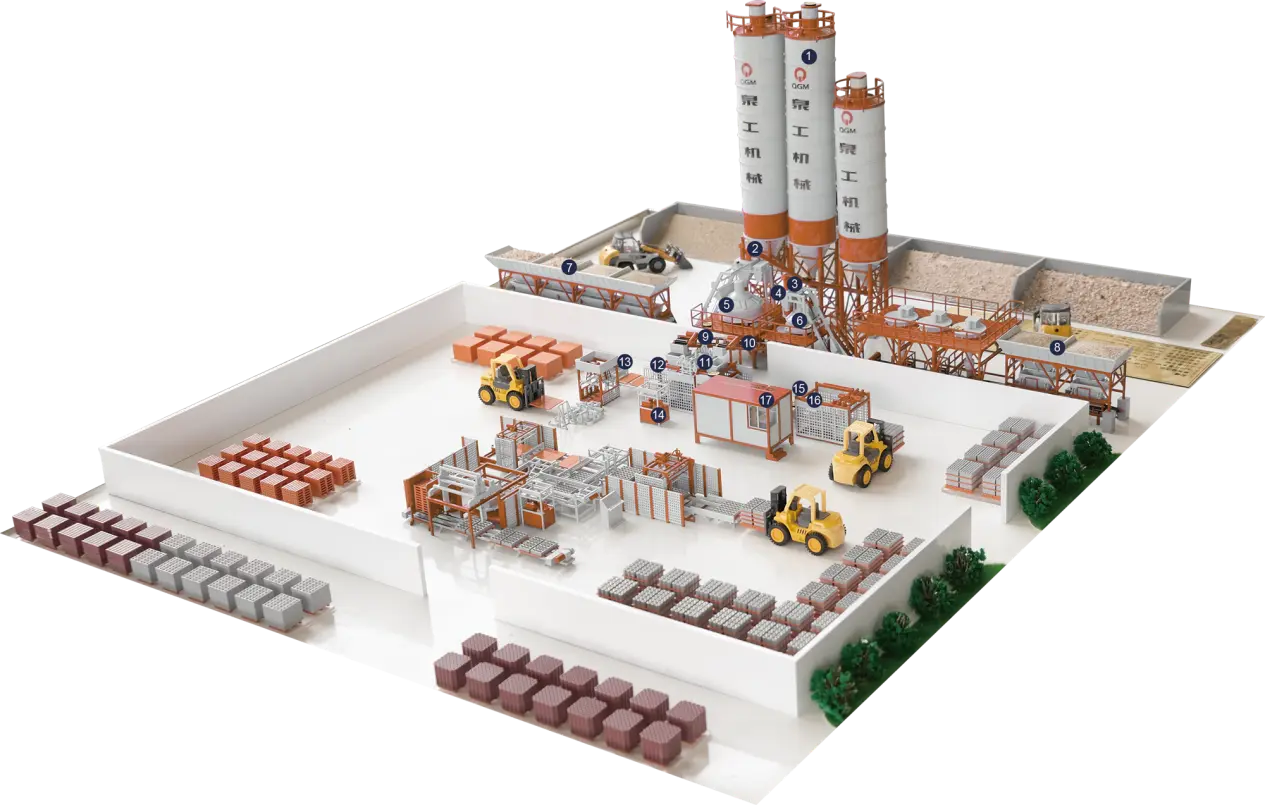

III. T18 Diseño de la línea de producción

IV. Muestras de productos y escenarios de aplicación
